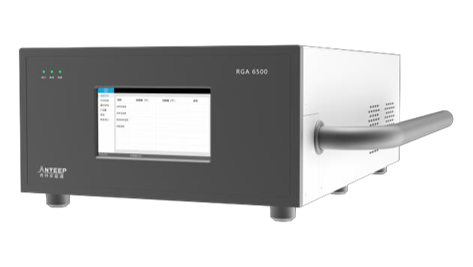

小分子質譜儀-安益譜GMA 6500小分子質譜儀的功能介紹
安益譜 GMA 6500 小分子質譜儀作為一款專注于氣體組分分析的高精度檢測設備，憑借其獨特的 “標氣校準 - 參考建模 - 實時計算” 工作邏輯，可實現對氣氛環境中各類氣體組分的快速識別與濃度定量，廣泛適用于環境監測、工業過程控制、氣體純度分析等場景。其核心功能?chē)@ “氣體濃度精準計算” 與 “實時比例監測” 展開，具體流程與技術特點如下：
一、核心功能原理：基于標氣校準的濃度計算邏輯
GMA 6500 的核心優勢在于通過標氣校準建立參考基準，結合氣體碎片峰強度與濃度的關聯關系，實現未知?dú)怏w的定量分析。其底層原理遵循 “已知濃度標氣建?！粗?dú)怏w峰強度比對→濃度反向計算” 的技術路徑：
- 利用標氣中 “已知濃度的目標氣體” 與 “固定濃度的載氣” 形成濃度參照體系，通過質譜掃描獲取各氣體的特征碎片峰；
- 建立 “氣體濃度 - 碎片峰強度” 的線性或非線性關聯模型（需結合氣體電離效率、碎片離子產率等參數修正）；
- 對未知?dú)夥諕呙钑r(shí)，通過檢測各氣體特征峰的實時強度，調用參考模型反向計算其濃度，最終輸出所有氣體的體積比例或質量濃度。
該原理突破了傳統氣體檢測中 “單組分逐一校準” 的局限，可一次性完成多組分氣體的同步定量，大幅提升分析效率與檢測覆蓋面。
二、關鍵操作流程：從校準到監測的四步閉環
GMA 6500 的氣體分析流程需完成 “標氣校準→參考譜圖獲取→參數錄入→實時采集” 四個關鍵步驟，各環節操作規范與功能目標明確，確保分析結果的準確性與可靠性。
（一）第一步：標氣校準 —— 建立濃度參照基準
標氣校準是后續濃度計算的前提，需使用已知組分及濃度的標準氣體（如含 CO?、O?、N?、CH?等組分的混合標氣，各組分濃度誤差需≤0.1%），具體操作要求如下：
- 標氣純度與兼容性：標氣中各組分純度需≥99.99%，避免雜質氣體干擾特征峰識別；載氣（通常為 He、Ar 等惰性氣體）需與標氣組分無反應性，且在質譜中電離效率穩定；
- 校準環境控制：將儀器進樣系統接入標氣源，確保氣路無泄漏（可通過壓力衰減法驗證）；控制標氣流速（推薦 10~50 mL/min）與進樣壓力（0.1~0.3 MPa）穩定，避免氣流波動影響峰強度；
- 校準次數與穩定性判斷：同一標氣需連續校準 3 次，若 3 次掃描得到的各氣體特征峰強度相對標準偏差（RSD）≤2%，則判定校準合格，可進入下一步；若 RSD＞2%，需檢查氣路密封性、標氣純度或儀器電離源狀態，重新校準。
（二）第二步：參考譜圖獲取 —— 捕捉氣體特征碎片峰
完成標氣校準后，儀器進入 “參考譜圖采集” 模式，核心目標是獲取標氣中各組分的特征碎片峰數據，為后續未知?dú)怏w分析提供 “譜圖模板”。具體過程如下：
- 掃描參數設置：根據標氣組分的分子結構，設置合適的掃描質量范圍（如針對小分子氣體，質量范圍可設為 1~100 amu）、掃描速度（推薦 1000~5000 amu/s，平衡分辨率與分析速度）與電離能量（通常為 70 eV，確保氣體分子充分電離且碎片峰穩定）；
- 譜圖采集與特征峰提取：儀器自動完成標氣的全掃描，生成包含 “質量數 - 峰強度” 的參考譜圖；系統會自動識別各氣體的主要碎片峰（如 O?的主要碎片峰為 32 amu，CO?的主要碎片峰為 44 amu，CH?的主要碎片峰為 16 amu），并排除載氣峰（如 He 的 2 amu、Ar 的 40 amu）與雜質峰（峰強度＜總峰強度 0.1% 的峰可忽略）；
- 譜圖保存與復用：合格的參考譜圖需關聯標氣編號、校準時間、環境溫度與壓力等信息，保存至儀器數據庫；同一類型標氣（如同一批次、同組分比例）的參考譜圖可復用，有效期內（通常為 30 天，需根據標氣穩定性調整）無需重復采集。
（三）第三步：參數錄入 —— 完善定量計算基礎信息
參考譜圖獲取后，需手動或自動錄入氣體組分與載氣的關鍵參數，確保儀器可基于這些信息建立 “峰強度 - 濃度” 的計算模型。需錄入的參數分為兩類：
1. 參考?xì)怏w（標氣）參數
- 組分名稱：準確錄入標氣中所有目標氣體的化學名稱（如 “二氧化碳”“氧氣”“甲烷”，避免縮寫或俗稱，防止識別誤差）；
- 體積比例：錄入各組分在標氣中的體積分?jǐn)?shù)（如 O? 21%、CO? 0.04%、CH? 0.5%，需與標氣證書一致）；
- 峰質量數：錄入各組分的主要碎片峰質量數（可從參考譜圖中直接選取峰強度最高的 1~2 個質量數，如 CO?選取 44 amu，若存在峰重疊，需補充次要碎片峰如 28 amu 輔助區分）。
2. 載氣參數
- 體積比例：錄入載氣在標氣中的體積分?jǐn)?shù)（如 He 99.46%，需確保所有組分與載氣的體積比例之和為 100%）；
- 質量數：錄入載氣的特征質量數（如 He 為 2 amu，Ar 為 40 amu），用于在后續掃描中排除載氣峰對目標氣體峰強度的干擾。
參數錄入完成后，儀器會自動驗證數據一致性（如體積比例總和是否為 100%、峰質量數是否在掃描范圍內），若存在錯誤則提示修正，確保計算模型的基礎數據無誤。
（四）第四步：實時掃描 / 采集 —— 動態監測氣體比例
完成上述準備工作后，儀器即可進入 “實時分析” 模式，對未知?dú)夥窄h(huán)境中的氣體組分進行連續掃描與比例監測，核心功能特點如下：
- 實時性：掃描間隔可靈活設置（最短間隔 1 s，最長間隔 60 s），系統每完成一次掃描，即可在界面上實時更新各氣體的體積比例（或濃度），并以數字、折線圖或柱狀圖形式展示，便于直觀觀察濃度變化趨勢；
- 多組分同步分析：無需更換色譜柱或調整檢測模塊，可同時監測標氣中已建模的所有氣體組分（如一次分析 O?、CO?、CH?、N?等 8~12 種組分），且新增組分時，僅需補充標氣校準與參數錄入，無需對儀器硬件進行改造；
- 異常報警與數據追溯：可設置各氣體的濃度閾值（如 O?下限 19%、CO?上限 0.1%），當實時濃度超出閾值時，儀器會通過聲光報警提醒；所有掃描數據（包括譜圖、濃度、時間戳）會自動存儲，支持導出為 Excel 或 CSV 格式，便于后續數據復盤與報告生成；
- 環境適應性：針對不同應用場景（如高溫工業尾氣、低濕度實驗室氣體），儀器可通過調整進樣系統溫度（-20~150℃）、加裝除塵或脫水裝置，確保氣體在進入質譜前保持穩定狀態，避免雜質或冷凝水影響檢測結果。
三、功能優勢與應用場景
（一）核心優勢
- 高準確性：基于標氣校準與碎片峰強度關聯模型，各氣體濃度檢測誤差≤5%，遠優于傳統氣相色譜（誤差通常為 8%~15%）；
- 高效率：從校準到首次出結果僅需 30 min，單次掃描最快 1 s 完成，適合需要快速響應的場景（如工業過程中的氣體泄漏監測）；
- 靈活性：支持自定義標氣組分與掃描參數，可適配不同行業的檢測需求（如環保領域的廢氣分析、能源領域的天然氣組分檢測）；
- 易操作：全中文操作界面，參數錄入與校準流程均有向?qū)教崾?，無需專業質譜操作人員，降低使用門檻。
（二）典型應用場景
- 工業過程控制：如化工反應釜內 O?、CO、CH?等氣體的實時監測，確保反應在安全濃度范圍內進行；
- 環境監測：如室內空氣或室外大氣中 CO?、VOCs（揮發性有機化合物）的濃度跟蹤，輔助空氣質量評估；
- 氣體純度分析：如高純氮?dú)?、氬氣中微?O?、H?O 的檢測，確保氣體純度滿足電子或半導體行業的使用要求；
- 科研實驗：如生物發酵過程中 O?、CO?的動態變化監測，為發酵工藝優化提供數據支持。
四、總結
安益譜 GMA 6500 小分子質譜儀通過 “標氣校準 - 參考譜圖 - 參數錄入 - 實時監測” 的閉環功能設計，實現了對多組分氣體的精準定量與動態跟蹤。其核心價值在于將復雜的質譜分析技術轉化為 “易操作、高效率、高準確” 的實用工具，既滿足實驗室高精度分析需求，也能適配工業現場的快速響應場景。無論是環境監測、工業控制還是科研實驗，該儀器均能為氣體組分分析提供可靠的技術支撐，是小分子氣體檢測領域的高效解決方案。
